TLO.01 · pytanie #143

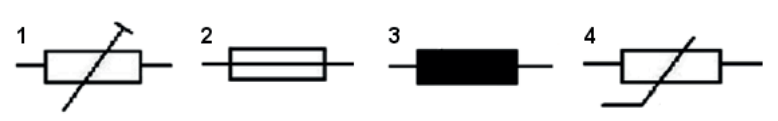

Przedstawione na rysunku symbole graficzne oznaczają odpowiednio:
- A1 - potencjometr, 2 - bezpiecznik, 3 - rezystor, 4 - cewkę indukcyjną.
- B1 - bezpiecznik, 2 - wyłącznik samoczynny, 3 - rezystor, 4 - cewkę indukcyjną.
- C1 - potencjometr, 2 - wyłącznik samoczynny, 3 - warystor, 4 - kondensator.
- D1 - rezystor nastawny, 2 - bezpiecznik, 3 - dławik, 4 - warystor.
Poprawna odpowiedź: D. 1 - rezystor nastawny, 2 - bezpiecznik, 3 - dławik, 4 - warystor.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Odpowiedź, którą wybrałeś, jest poprawna, ponieważ każdy z symboli graficznych odpowiada konkretnym elementom elektronicznym zgodnie z przyjętymi standardami. Symbol numer 1 to rezystor nastawny, znany również jako potencjometr, który ma kluczowe zastosowanie w regulacji napięcia i prądu w obwodach elektronicznych. Jego zastosowanie można zobaczyć w kontrolerach głośności w urządzeniach audio. Symbol numer 2 przedstawia bezpiecznik, który stanowi istotny element ochronny w obwodach elektrycznych, zapobiegając przeciążeniom i zwarciom. Zastosowanie bezpieczników jest standardową praktyką w projektowaniu systemów elektrycznych, aby chronić urządzenia przed uszkodzeniami. Symbol numer 3 to dławik, który jest używany do wygładzania prądu w układach zasilających oraz w filtrach, a jego rola w tłumieniu zakłóceń elektromagnetycznych jest nieoceniona. Ostatni symbol, numer 4, to warystor, który zabezpiecza obwody przed przepięciami, a jego zastosowanie jest powszechne w urządzeniach zasilających, co zapewnia ich długowieczność i niezawodność. Poprawne rozpoznanie tych symboli jest fundamentem dla każdego, kto zajmuje się elektroniką.
