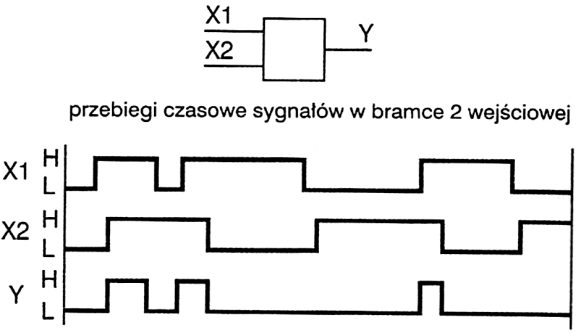

Na zamieszczonym rysunku przedstawiono symbol i przebiegi czasowe bramki

Poprawnie wybrałeś bramkę AND – dokładnie taki charakter mają pokazane przebiegi czasowe. Wyjście Y jest w stanie wysokim tylko wtedy, gdy jednocześnie oba sygnały wejściowe X1 i X2 są w stanie H. W każdym przedziale czasu, kiedy chociaż jedno z wejść spada do L, wyjście natychmiast też przechodzi w L. To jest klasyczna definicja funkcji logicznej iloczynu: Y = X1 · X2. Na rysunku widać, że momenty, w których Y jest wysokie, pokrywają się dokładnie z fragmentami, gdzie oba wejścia są wysokie – ani wcześniej, ani później, bez żadnego „odwracania” czy sumowania. W praktyce takie bramki są fundamentem całej logiki sterującej w systemach awionicznych i instalacjach pokładowych. Typowy przykład: warunek załączenia jakiegoś urządzenia musi spełniać kilka kryteriów naraz, np. zasilanie OK, sygnał z czujnika poprawny i brak sygnału ostrzegawczego. W najprostszej realizacji robi się z tego właśnie iloczyn logiczny, czyli zestaw bramek AND. Jeśli którykolwiek warunek bezpieczeństwa nie jest spełniony (czyli logiczne 0), wyjście układu AND natychmiast spada do 0 i urządzenie nie dostaje sygnału „włącz”. Moim zdaniem bardzo ważne jest, żeby odruchowo kojarzyć: AND = wszystkie warunki naraz. W standardowych rodzinach TTL czy CMOS bramki AND występują w wielu odmianach (2-, 3-, 4-wejściowe), a projektując układ warto pamiętać o czasach propagacji i dopuszczalnym obciążeniu wyjścia, żeby nie doprowadzić do błędnych stanów przejściowych. W dokumentacjach serwisowych samolotów często logika sterowania jest opisana właśnie symbolami AND, OR, NOT, więc dobre rozumienie działania tej podstawowej bramki bardzo ułatwia czytanie schematów i diagnozowanie usterek.
