TLO.01 · pytanie #463

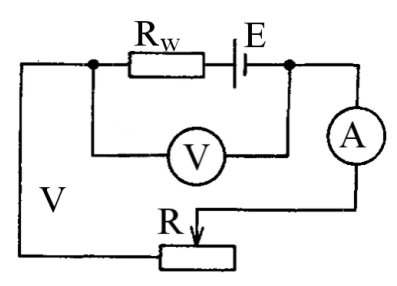

W obwodzie jak na rysunku na skutek zwiększenia włączonej w obwód rezystancji R
- Awskazanie woltomierza się nie zmieni, a amperomierza się zmniejszy.
- Bwskazania woltomierza i amperomierza zwiększą się.
- Cwskazanie woltomierza się zmniejszy, a amperomierza się zwiększy.
- Dwskazanie woltomierza się zwiększy, a amperomierza się zmniejszy.
Poprawna odpowiedź: D. wskazanie woltomierza się zwiększy, a amperomierza się zmniejszy.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Zwiększenie rezystancji R w obwodzie skutkuje wzrostem całkowitej rezystancji, co zgodnie z prawem Ohma (V = IR) prowadzi do zmniejszenia prądu płynącego przez obwód. Mniejszy prąd oznacza niższe wskazanie amperomierza, ponieważ amperomierz mierzy natężenie prądu, które jest odwrotnie proporcjonalne do rezystancji w danym obwodzie. Wzrost rezystancji powoduje również, że napięcie na tej rezystancji, zgodnie z równaniem V = IR, wzrasta. Oznacza to, że przy wyższej rezystancji i mniejszym prądzie, napięcie na rezystorze staje się większe, co z kolei przekłada się na wyższe wskazanie woltomierza. Przykładowo, w praktyce inżynieryjnej, zmiany rezystancji są często wykorzystywane w regulacji obwodów, takich jak w zastosowaniach audio, gdzie dostosowuje się rezystancję, aby kontrolować poziom sygnału dźwiękowego. Zrozumienie tych zjawisk jest kluczowe dla projektowania i analizy obwodów elektrycznych, co jest niezbędne w zgodności z normami i dobrymi praktykami branżowymi.
🤖 Wyjaśnienie generowane przez AI – weryfikuj w oficjalnych źródłach.
