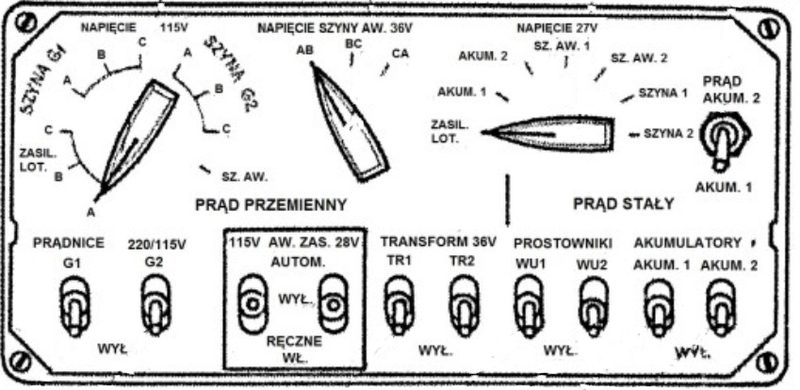

Ile jest wtórnych źródeł prądu w układzie elektroenergetycznym samolotu, którego tablicę sterowania przedstawiono na rysunku?

Poprawnie wskazano, że w tym układzie elektroenergetycznym samolotu mamy 4 wtórne źródła prądu. Na tablicy widać wyraźny podział: po lewej stronie część prądu przemiennego, po prawej – prądu stałego. Główne, pierwotne źródła to prądnice G1 i G2 (AC), napędzane silnikami. Natomiast wtórne źródła to te elementy, które nie są bezpośrednio napędzane mechanicznie, tylko przetwarzają energię elektryczną z innych szyn lub ją magazynują. W tym panelu za wtórne źródła uznajemy: dwa transformatory TR1 i TR2 (transform 36 V) oraz dwa prostowniki WU1 i WU2. Transformatory obniżają lub dopasowują napięcie AC do poziomów wymaganych przez odbiorniki pokładowe, a prostowniki zamieniają prąd przemienny na stały, zasilając szynę DC i akumulatory. Czyli mamy razem cztery odrębne, wtórne ogniwa systemu zasilania. W praktyce lotniczej, zgodnie z typowymi rozwiązaniami stosowanymi w instalacjach wg norm pokroju CS-23/CS-25 czy wytycznych producentów (np. standardowe schematy dla małych samolotów transportowych), zawsze rozróżnia się primary power sources (generatory/prądnice) i secondary power sources, do których zalicza się transformatory, prostowniki, inwertery i akumulatory. Takie podejście ułatwia analizę niezawodności zasilania: technik, patrząc na tablicę, powinien umieć szybko wskazać, które elementy mogą przejąć zasilanie w razie awarii prądnic lub określonej szyny. Moim zdaniem umiejętność „czytania” takiej tablicy jest kluczowa przy diagnozie usterek – na przykład gdy zanika zasilanie części odbiorników, technik od razu sprawdza, czy działa odpowiedni transformator i prostownik, a dopiero potem szuka problemu w samej prądnicy czy okablowaniu. To jest dokładnie ten poziom myślenia systemowego, którego się od Ciebie oczekuje w praktycznej pracy przy instalacjach elektrycznych statku powietrznego.
