TLO.01 · pytanie #475

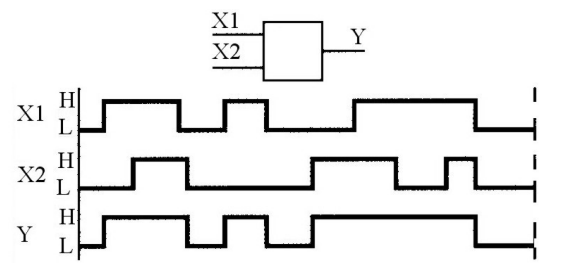

Rysunek przedstawia przebieg sygnałów wejściowych i sygnału wyjściowego dla bramki logicznej

- AAND
- BNOR
- CNOT
- DOR
Poprawna odpowiedź: D. OR
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Bramka logiczna OR, reprezentowana na rysunku, działa zgodnie z zasadą, że na jej wyjściu pojawia się sygnał wysoki, gdy przynajmniej jeden z sygnałów wejściowych jest wysoki. Jest to fundamentalna koncepcja w elektronice cyfrowej, gdzie bramki logiczne są podstawowymi elementami układów scalonych. W praktyce, bramki OR znajdują zastosowanie w różnych systemach informatycznych i elektronicznych, takich jak systemy alarmowe, które potrzebują aktywacji w przypadku wykrycia jakiegokolwiek ruchu lub zdarzenia. Użycie bramek OR w takich systemach pozwala na elastyczność w reagowaniu na różne sygnały wejściowe, co może podnieść poziom bezpieczeństwa. Zgodnie z najlepszymi praktykami inżynierii cyfrowej, zrozumienie działania bramek logicznych jest kluczowe dla projektowania bardziej skomplikowanych układów, w tym programowalnych układów logicznych (FPGA) i mikroprocesorów. Warto również wiedzieć, że bramki OR mogą być realizowane zarówno w technologii TTL, jak i CMOS, co wpływa na ich zastosowanie w różnorodnych dziedzinach inżynierii.
