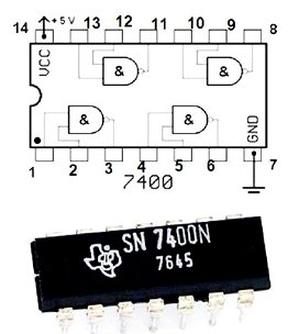

Zamieszczony na ilustracji układ scalony 7400N spełnia warunek

Układ scalony 7400N rzeczywiście zawiera cztery bramki NAND, z których każda ma dwa wejścia oraz jedno wyjście. Nóżka numer 6 jest wyjściem jednej z tych bramek. W kontekście projektowania układów cyfrowych, bramki NAND są często wykorzystywane do konstrukcji bardziej złożonych funkcji logicznych, co czyni je niezwykle ważnymi w elektronice. Przykładowo, wiele układów można zaprojektować wyłącznie przy użyciu bramek NAND, co pokazuje ich wszechstronność. Znajomość pinologii układów scalonych, takich jak 7400N, jest kluczowa dla inżynierów zajmujących się elektroniką, gdyż umożliwia im efektywne projektowanie i analizę układów. Standardy dokumentacji technicznej, takie jak JEDEC, określają szczegółowe oznaczenia oraz funkcje poszczególnych nóżek, co jest istotne przy pracy z tymi komponentami. Dzięki temu, wiedza na temat odpowiednich pinów układów scalonych, jak w przypadku nóżki 6, jest niezbędna w praktyce inżynieryjnej, zarówno podczas budowy prototypów, jak i w zastosowaniach przemysłowych.
