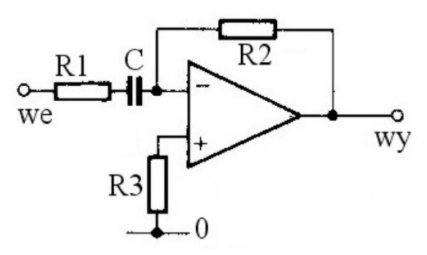

Schemat przedstawia zastosowanie wzmacniacza operacyjnego jako elementu

Wzmacniacz operacyjny w konfiguracji różniczkującej jest kluczowym elementem w wielu aplikacjach inżynieryjnych, szczególnie tam, gdzie istotne są zmiany sygnałów w czasie. W tej konfiguracji, wykorzystując kondensator C w pętli sprzężenia zwrotnego oraz rezystor R1 w ścieżce wejściowej, wzmacniacz operacyjny jest w stanie odpowiedzieć na zmiany napięcia wejściowego. Oznacza to, że układ różniczkujący generuje sygnał wyjściowy proporcjonalny do szybkości zmian sygnału wejściowego, co jest szczególnie użyteczne w systemach kontrolnych, analizy sygnałów oraz w przetwarzaniu danych. Przykładowo, różniczkowanie sygnałów jest powszechnie wykorzystywane w systemach automatyki do detekcji szybkich zmian w wartościach pomiarowych, co pozwala na szybszą reakcję systemu na zmiany w otoczeniu. W praktyce, takie układy są również wykorzystywane w filtrach aktywnych, gdzie analiza zmian sygnału jest niezbędna dla uzyskania pożądanej charakterystyki częstotliwościowej. Zrozumienie działania wzmacniaczy operacyjnych w tej roli jest zatem niezbędne dla inżynierów pracujących w dziedzinach elektroniki i automatyki.
