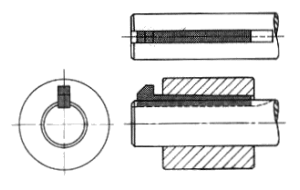

Który rodzaj połączenia rozłącznego jest przedstawiony na rysunku?

Na rysunku faktycznie mamy do czynienia z połączeniem klinowym. Tego typu połączenie rozłączne wykorzystuje klin, czyli element o przekroju najczęściej prostokątnym lub trapezowym, który wciska się w specjalnie przygotowane rowki w czopie i piaście. Kliny stosuje się głównie do przenoszenia momentu obrotowego między wałem a osadzonym na nim elementem, takim jak koło zębate czy koło pasowe. Najczęściej można spotkać je w maszynach, gdzie trzeba zapewnić pewne, a jednocześnie rozłączne połączenie, na przykład w napędach czy przekładniach. Co ciekawe, kliny zapewniają nie tylko przeniesienie siły obrotowej, ale także pewne ustawienie wzajemne elementów, co jest według mnie sporym atutem tej technologii. W praktyce inżynierskiej, według norm takich jak PN-EN 22768 czy ISO 2491, kliny powinny mieć ściśle określone wymiary i tolerancje, żeby zapewnić bezpieczeństwo i niezawodność połączenia. Warto też pamiętać, że połączenia klinowe umożliwiają dość łatwy demontaż, co przydaje się w przypadku naprawy lub wymiany części – i tu właśnie objawia się ich rozłączność. Z mojego doświadczenia wynika, że poprawnie wykonane połączenie klinowe jest bardzo trwałe i proste w użytkowaniu, choć wymaga precyzji przy montażu.
