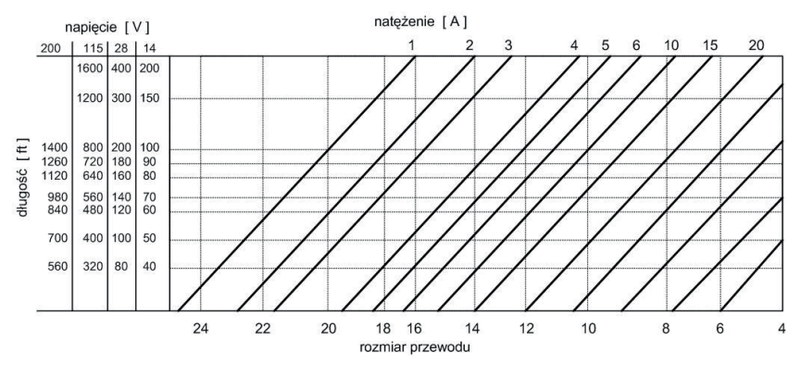

Na podstawie wykresu określ rozmiar przewodu elektrycznego o długości 200 ft przeznaczonego do zastosowania w instalacji elektrycznej o napięciu 28 V i natężeniu prądu do 10 A.

Odpowiedź 10 jest poprawna, ponieważ przy określaniu rozmiaru przewodu elektrycznego należy uwzględnić długość, napięcie oraz natężenie prądu. W tym przypadku długość przewodu wynosi 200 ft, napięcie 28 V, a natężenie prądu 10 A. Na wykresie, który ilustruje zależności między tymi wartościami, punkt przecięcia dla podanych danych znajduje się w obszarze oznaczonym jako rozmiar przewodu 10. Stosowanie odpowiedniego rozmiaru przewodu jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznej oraz minimalizacji strat energii. Jeśli zastosujemy przewody o zbyt małym przekroju, może dojść do ich przegrzania i w konsekwencji do pożaru. Przykładem zastosowania tego rozmiaru przewodu może być instalacja oświetleniowa lub zasilanie urządzeń w warsztacie, gdzie zachowanie odpowiednich norm jest niezbędne dla bezpieczeństwa użytkowników. Zgodnie z normami ANSI/NFPA 70, dobór odpowiedniego przekroju przewodów powinien być zawsze dostosowany do maksymalnego obciążenia oraz długości instalacji, co przekłada się na wydajność i bezpieczeństwo sieci elektrycznych.
